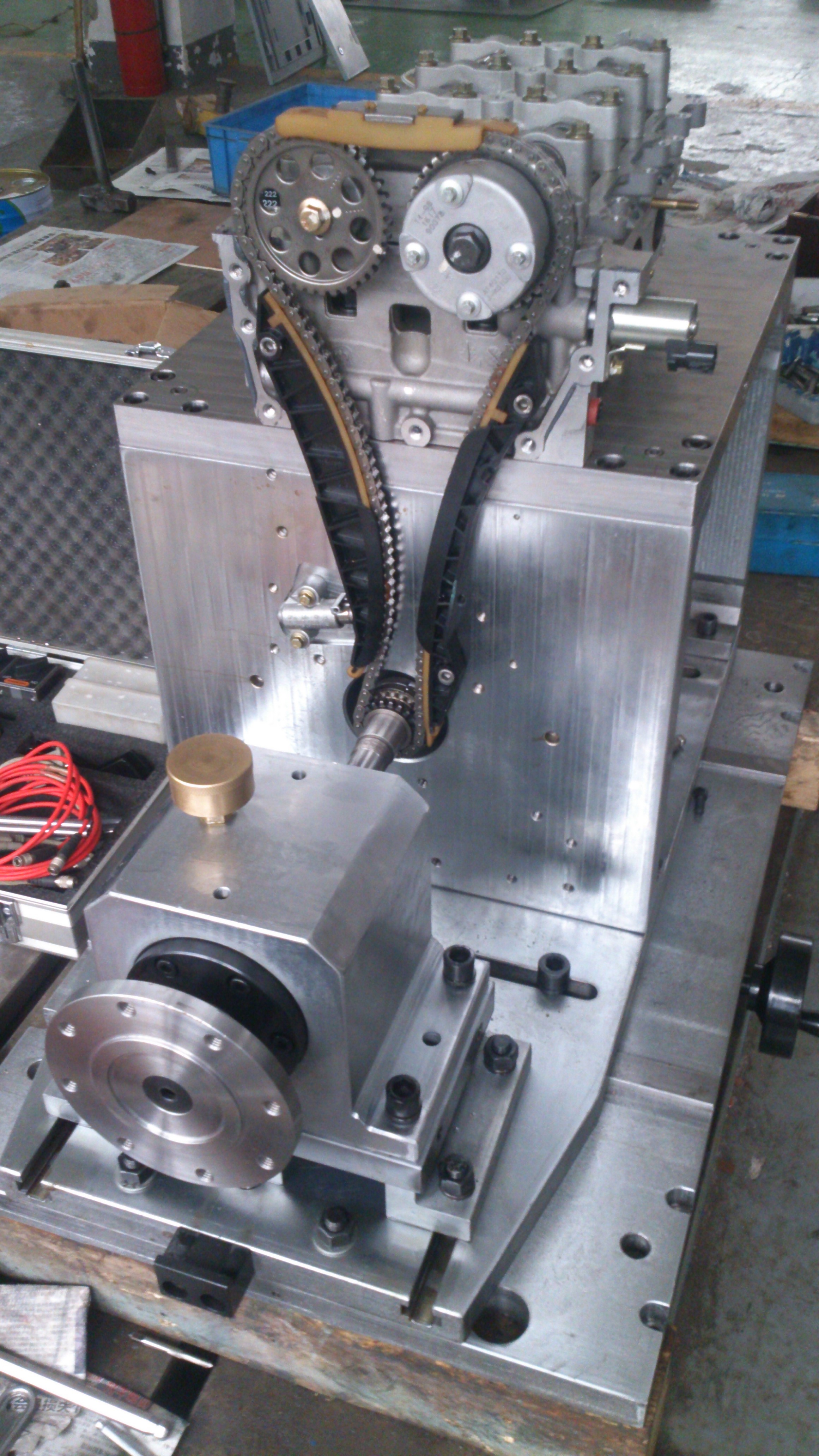

发动机阀系、缸体、缸盖多部件试验台

试验对象为A/B平台缸盖总成，其长、宽、高和进排气凸轮轴间距尺寸分别见图2中A、B、C、D。凸轮轴工作转速范围为（400～3500）r/min，产生交变扭矩范围：（-30～30）Nm，扭矩交变频率，其中n为凸轮轴的工作转速；

工装夹具在轴向、横向连续可调，轴方向调整范围（-30～30）mm，横向调整范围（-30～30）mm；

在凸轮轴转速（400～3500）r/min范围内，工装夹具无共振发生；

工装夹具进行防生锈处理，表面无毛刺、尖角，并进行抛光处理；

对夹具材料进行调质处理，

传动系统技术描述：

EME通过测功机传动轴经过设计的工装夹具传动系统可同时驱动缸盖总成的进、排气凸轮轴；

在用户传动轴到缸盖总成之间的所有运动部件要安装防护罩， 具有防护罩开启或关闭的状态监控功能，在传动系失效时起到保护作用；

工装夹具的传递效率不小于95%，如果采用链条或皮带传动，链条或皮带运转时的抖动不超过±1mm；

外形尺寸不得超过用户现场铁地板上预留的安装空间，建议重量不大于200kg；

用户测功机传动轴中心高为750mm±0.1mm，传动系统设计满足用户传动轴安装要求。

润换系统

EME设计从用户现有的机油温度压力控制器到气阀试验时所需的润滑处之间的供润滑油和收集润滑油方案，并实现该功能；

在机油工作温度范围常温～150℃和机油压力0～10bar下，工装夹具各机油流经处无机油渗漏。

缸盖适配器特点

模拟发动机缸体结构，同时满足用户A/B平台缸盖的安装、定位和润滑条件，发动机缸体上表面图纸见附录A图1，缸体上表面粗糙度为3.2，平面度为0.1。

高度方向满足用户激光多普勒位移传感器测试空间要求，缸盖安装板下表面距离铁地板的高度不低于0.8米，用户激光多普勒位移传感器测试见示意图6；

图6 激光位移传感器测试示意图

可靠性要求

在凸轮轴转速3000r/min下，由测功机驱动阀系连续运转54小时，工装具零部件不出现故障，无机油渗漏；
