EME 试验室传感器篇
-
EME delivery scope of Data acquisition channels are ;
EME提供的数据采集通道如下：
模块类型
模块型号及基本描述
模块数量
通道数/模块
通道数累计
压力测量
BECKOFF MODULE EL 3124 AI, 4…20 mA
6
4
24
PT100温度测量
BECKOFF MODULE EL3202-0010, PT100 4wires
8
2
16
K型温度测量
BECKOFF MODULE EL3314, TCK
4
4
16
电压测量
BECKOFF MODULE EL3104 AI ±10V
4
4
16
模拟输出(电流)
BECKOFF MODULE EL4124, AO 4…20 mA
2
4
8
模拟输出(电压)
BECKOFF MODULE EL4134, AO ±10V
2
4
8
频率输入
BECKOFF MODULE EL5101, Frequency
2
2
2
数字输入
BECKOFF MODULE EL1008, DI
3
8
24
数字输出
BECKOFF MODULE EL2008, DO
5
8
40
These will be distributed in这些通道将分配在

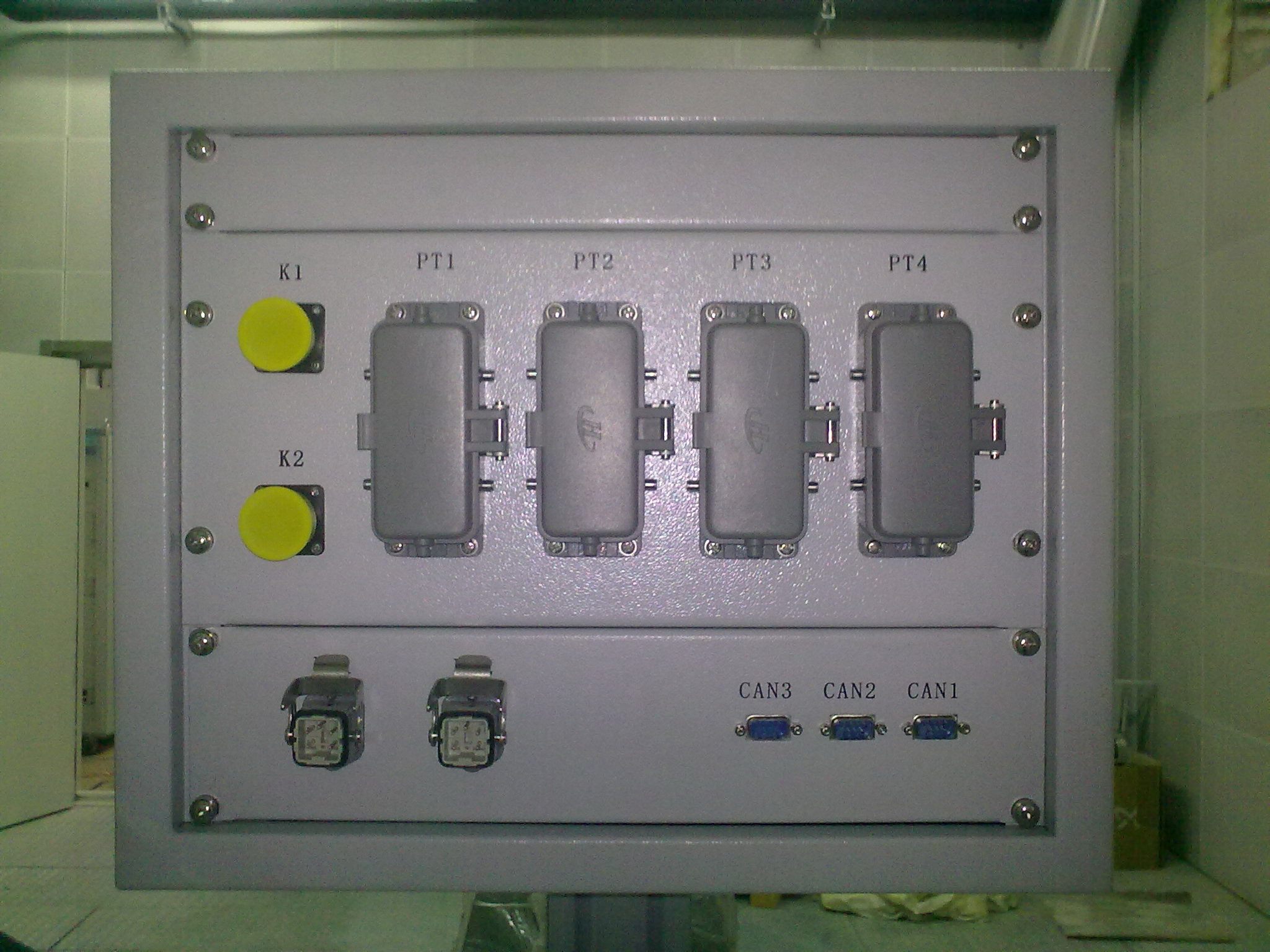

- 1x Control Cabinet 一个控制柜
- 1x Boom Box 一个摆臂箱
With Sensors 传感器
According to customer requirement, EME will supply 根据客户要求，将提供以下传感器
Druck pressure sensor PTX series
Staubli quick connector RBE03
TCK sensors
PT100 sensors, 4wires
序号
参数名称
测点位置
量程范围
精度
备注
1
转速
电控系统
±1rpm
2
扭矩
电控系统
±5Nm
3
齿杆位置
电控系统
±0.1mm
4
曲轴箱气体压力
曲轴箱
-10～10kPa
±0.04kPa
5
增压转速
增压器
/
±100rpm
6
大气温度
实地环境
-30～60℃
±0.2℃
7
大气湿度
实地环境
0～100%RH
±3%
8
大气压力
实地环境
50～120kPa(绝)
±0.1%
9
缸内温度
气缸盖，鼻梁区
10
缸内压力
缸压传感器
0～300bar
±2%
11
曲轴角度
编码器
360线
±0.5CA
12
增压器进油油压
增压器进油口
0～600kPa
±0.2%
13
增压器回油油压
增压器回油口
0～600kPa
±0.2%
14
主油道油压
机油滤前
±0.2%
15
主油道温度
机油滤前
±1℃
16
机油箱机油温度
机油箱
-50～250℃
±1℃
17
机油品质
收集油样
18
进油流量
进油管道
0～40m3/h@DN50
±0.5%
19
冷却水质
收集水样
20
水泵后压力
水泵后
0～600kPa
±0.2%
21
进水温度
进水口
-50～250℃
±1℃
22
回水温度
电控系统
±1℃
23
进水流量
出水管
0～80m3/h@DN80
±0.5%
24
膨胀水箱气压
膨胀箱
0～300kPa
±0.2%
25
膨胀水箱
蒸发气量
膨胀水箱通气口
0～100L/min@DN10
±1%
26
膨胀水箱通气口
温度
膨胀水箱通气口
±0.5℃
27
膨胀水箱通气口
湿度
膨胀水箱通气口
±1%
28
膨胀水箱通气口
压力
膨胀水箱通气口
0～20kPa
±0.04kPa
29
中冷器冷却液
进口压力
中冷器冷却进口
0～600kPa
±0.2%
30
中冷器冷却液
出口压力
中冷器冷却进口
0～600kPa
±0.2%
31
中冷器冷却水
流量
中冷器冷却进口
0～15m3/h@DN25
±0.5%
32
中冷器冷却液
进口温度
中冷器冷却进口
-50～250℃
±1℃
33
中冷器冷却液
出口温度
中冷器冷却进口
-50～250℃
±1℃
34
进油压力
柴油进油管
0～1600kPa
±0.2%
35
柴油进油温度
柴油进油管
-50～250℃
±1℃
36
柴油油耗量
柴油进油管
±0.5%FS
37
燃油品质
收集油样
38
进气阻力
空气滤后
-20～0kPa
±0.04kPa
39
进气温度
空气滤后
-50～250℃
±1℃
40
中冷器前压力
压气机后
0～600kPa
±0.2%
41
中冷器后压力
中冷器后
0～600kPa
±0.2%
42
压后温度
压气机后
-50～250℃
±1℃
43
中冷器后温度
中冷器后
-50～250℃
±1℃
44
进气流量
进气管路
/
±1%
45
排气总管温度
电控控制器
±5℃
46
排气总管压力
压力传感器
0～600kPa
±0.2%
47
歧管温度
排气歧管
0～1000℃
±5℃
48
歧管压力
排气歧管
0～600kPa
±0.2%
49
排气背压
涡轮后
0～20kPa
±0.2%
50
排气烟度
排气总管
±1%
51
排气成分
排气总管
重复性1%
52
启动电压
起动机
±0.5V
53
启动电流
起动机
电流互感器
±5A
54
电解液密度
电池
密度计
按需
55
加热方式
策略
按需
56
加热时间
电控控制器
±1s
按需
57
起动时间
±1s
-
-
暂无表单数据
EME将逐步扩展、展示、收集、汇总各地、各试验室各种在用、常用、偏好传感器和测量单元，并逐一展示给大家
包括温度传感器、压力传感器、流量传感器、压差传感器、温湿度传感器、缸压传感器，无论您从何处购买，我们将会将我们听到的评价、看到的使用状态如实的反馈到这里
